国家标准GB 17510-2025《摩托车和轻便摩托车光信号装置》作为摩托车照明系统的重要技术规范，已于2025年发布实施，替代了2008年版标准。本文将系统解析该标准的核心内容，重点阐述摩托车光信号装置配光性能测试的关键项目和技术要求。一、标准概述与主要变化
GB 17510-2025规定了摩托车和轻便摩托车(L₁类~L₅类车辆)前位灯、后位灯、制动灯、转向信号灯、倒车灯和后牌照板照明装置的技术要求、试验方法和检验规则。与2008版相比，本次修订在技术内容上有多项重要更新：
结构调整：优化了标准章节布局，将同一型式判定原则独立成章（第4章），强化了产品一致性管理要求。
技术要求升级：
新增发光徽标光信号装置的特殊要求（5.1.2）
增加与制动灯混合的后位灯设计规定（5.2.1）
细化转向灯分类及间距要求（5.3.1）
新增顺序开启转向灯的技术规范（5.3.2）
增加"D"型灯的特殊要求（6.1.2）
引入互存灯系统概念及相关规定（6.3）
测试方法完善：
调整光色测试要求（7.2.6）
新增倒车灯测试方法（7.2.5.1）
优化光源失效测试方案（6.4）

二、关键测试项目与技术要点
1. 配光性能测试
(1) 配光角度范围验证
依据附录A规定，各类光信号装置的配光角度范围有所不同：
前/后位灯：
单独安装：水平角80°/80°，垂直角15°/10°（安装高度≥750mm）或15°/5°（<750mm）
成对安装：水平角20°/80°，垂直角要求相同
制动灯：
单独安装：水平角45°/45°
成对安装：水平角0°/45°
转向信号灯：水平角20°/80°，垂直角15°/15°或15°/5°
后牌照板照明装置：需满足图A.2规定的85°水平角和60°垂直角覆盖范围
测试方法：使用配光测试系统在暗室环境中，按照标准规定的角度范围进行扫描测量，验证各方向角是否满足要求。
(2) 发光强度测试

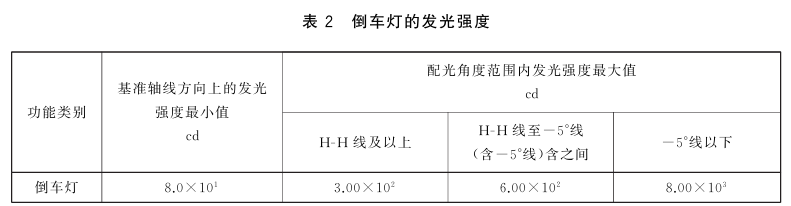

标准表1和表2规定了各类装置在基准轴线及配光角度范围内的发光强度要求：

特殊要求：
混合后位灯在H-H线向下5°平面的最大发光强度≤60cd
倒车灯在不同垂直区域的发光强度限值不同（H-H线以上≤300cd，-5°线以下≤8000cd）
测试要点：
使用符合一级精度要求的照度计，测量距离满足平方反比定律
接收器张角控制在10′~1°之间
角度定位精度≤15′
对非灯丝光源需进行1min和稳定后测量（倒车灯测1min和10min）
2. 光源特性测试
(1) 可更换光源测试
使用UN R37（灯丝光源）或UN R128（LED光源）规定的标准光源
测试电压：13.5V或制造商指定电压
修正方法：
灯丝光源：基准光通量与实际光通量比值修正
LED光源：目标光通量与实测光通量比值修正
(2) 不可更换光源测试
整体装置测试，电压要求：
直接车载电压：13.5V
带控制器：制造商指定电压或13.5V
3. 特殊装置测试
(1) 顺序开启转向灯测试
需验证以下特性：
点亮节拍：变化过程≤200ms，从内侧向外侧均匀渐进
垂直方向无振荡（只允许一次方向变化）
相邻透光面间隔≤50mm
投影重叠部分同步变化
最小外接矩形长宽比≥1.7
测试方法：采用高速摄像系统记录点亮过程，分析时序和空间特性。
(2) 互存灯系统测试
全部装置点亮时满足单灯要求
可移动部件上的装置在全部位置满足发光强度要求（内侧角最小值可放宽）
(3) 光源失效测试
验证以下任一条件：
单光源失效后仍满足最小发光强度
车辆配备有效工作指示器
任一光源失效导致全部光源关闭
4. 后牌照板照明装置测试
亮度测试要求：
各测量点亮度≥2 cd/m²
亮度均匀性：|B₁-B₂|/L₁₋₂ ≤ 2×B₀/cm
测试方法：
使用标准白色漫反射板（反射系数1.0）
亮度计垂直测量（偏差≤5°）
测量直径为25mm的圆形区域
按图B.3布置9个测试点
5. 光色与色度测试
测量点：HV点（基准轴线方向）
要求：
符合GB 4785规定的色度坐标
配光角度范围外无明显色差
牌照板照明装置目视检测无异常色差
红外辐射装置特殊要求：无论红外发生器是否工作，光度色度均应达标。

三、测试环境与设备要求
标准第7章规定了严格的测试条件：
暗室环境：
无漏光，温度23±5℃，湿度≤80%
避免环境因素影响光束传输和仪器精度
仪器要求：
直流稳压电源（0.2级精度）
一级照度计/亮度计
角度定位精度≤15′
测量几何条件：
满足平方反比定律
光接收器张角10′~1°

四、检验规则实施要点
1. 型式检验
样品要求：
对称装置：2只相同样品或左右各1只
非对称发光徽标：必须左右各1只
配套控制器（如有）
技术文件：
安装几何图纸（含基准轴线、中心点）
光源类型信息（UN R37/R128或模块参数）
电光源控制器规格
2. 生产一致性检验
抽样要求：
批量产品中随机抽取，数量同型式检验
配光性能允许范围：
最小值≥规定值的80%
最大值≤规定值的120%
牌照板照明装置要求与型式检验一致

五、标准实施时间节点
新申请型式批准：自标准实施日起执行
已获批准产品：
主要条款：实施后第7个月执行
发光徽标要求（5.1.2）：实施后第25个月执行

六、测试常见问题与对策
非灯丝光源稳定性测试：
倒车灯需记录1min和10min数据
其他装置记录1min和30min数据
采用比值法计算符合性
混合后位灯测试：
特别注意H-H线向下5°平面的发光强度比（≥5:1）
多光源系统需考虑全部光源的综合影响
转向灯闪烁测量：
频率1.5±0.5Hz
在95%峰值时测量
脉冲持续时间>0.3s
配光均匀性判定：
目视检查发现明显变化时
相邻方向发光强度比≥50%

七、总结
GB 17510-2025标准构建了摩托车光信号装置完整的测试体系：
准确理解各类装置的配光角度范围和发光强度要求
掌握不同光源类型（可更换/不可更换）的测试电压和修正方法
严格执行暗室环境条件和仪器精度要求
注意特殊装置（顺序转向灯、互存系统等）的附加测试要求
正确实施生产一致性检验的放宽准则
通过系统掌握标准技术要求，科学开展测试工作，可有效保障摩托车光信号装置的道路安全性能，促进产品质量提升。
